แพลตฟอร์มสำหรับกังหันลมลอยน้ำนอกชายฝั่ง

แพลตฟอร์มคุณภาพสูงสำหรับกังหันลมนอกชายฝั่งแบบลอยตัวจาก LWY Steel Structure เป็นโซลูชันโครงสร้างเหล็กเกรดทางทะเลที่แข็งแกร่งซึ่งออกแบบมาเพื่อสภาพแวดล้อมการปฏิบัติงานในทะเลเปิดที่รุนแรง สร้างขึ้นด้วยเหล็กที่ทนต่อการกัดกร่อนที่มีความแข็งแรงสูง และการออกแบบโครงสร้างอุทกพลศาสตร์ที่ได้รับการปรับปรุง แพลตฟอร์มเหล่านี้มอบเสถียรภาพที่ยอดเยี่ยม ต้านทานลมและคลื่น และประสิทธิภาพการป้องกันความล้าภายใต้สภาวะทางทะเลที่ซับซ้อน

ด้วยการบูรณาการเทคโนโลยีป้องกันสนิม ป้องกันการกัดกร่อน และการเสริมแรงแผ่นดินไหว แพลตฟอร์มลมนอกชายฝั่งของเราสนับสนุนการทำงานระยะยาวของกังหันลมลอยน้ำได้อย่างมีเสถียรภาพ ต้านทานผลกระทบจากกระแสน้ำในมหาสมุทร การสั่นสะเทือนของลมที่รุนแรง และการกัดเซาะของน้ำทะเลได้อย่างมีประสิทธิภาพ ออกแบบมาสำหรับโครงการพลังงานหมุนเวียนนอกชายฝั่ง แท่นเหล็กที่ส่งตรงจากโรงงานเหล่านี้มีความปลอดภัยของโครงสร้างสูง อายุการใช้งานยาวนาน และข้อกำหนดทางโครงสร้างที่ปรับแต่งได้ ตรงตามมาตรฐานวิศวกรรมทางทะเลระหว่างประเทศที่เข้มงวดและมาตรฐานการก่อสร้างพลังงานลมนอกชายฝั่ง

ข้อมูลจำเพาะของผลิตภัณฑ์

ความท้าทายด้านสิ่งแวดล้อมทางทะเล

การกัดกร่อนของเกลือสเปรย์

ปริมาณเกลือในบรรยากาศในเขตนอกชายฝั่งจัดอยู่ในประเภท C5-M ซึ่งเป็นประเภทการกัดกร่อนที่รุนแรงที่สุดใน ISO 9223 เหล็กเคลือบสีธรรมดาจะล้มเหลวภายในไม่กี่ปี แท่นสำหรับกังหันลมลอยน้ำนอกชายฝั่งจำเป็นต้องมีการป้องกันหลายชั้นตั้งแต่เริ่มต้น

การโหลดคลื่นและความเหนื่อยล้า

โครงสร้างลอยน้ำไม่เคยหยุดเคลื่อนไหว โหลดแบบวนจากการทำงานของคลื่น ลม และกังหันทำให้เกิดความเครียดเมื่อยล้าซึ่งต้องการคุณภาพการเชื่อมและการออกแบบรายละเอียดที่เหนือกว่ามาตรฐานอาคารมาก

ข้อจำกัดในการเข้าถึงและการบำรุงรักษา

การทาสีแท่นขุดเจาะนอกชายฝั่งระยะทาง 20 กม. ใหม่จะวัดตามจำนวนวันที่เรือและหน้าต่างสภาพอากาศ การป้องกันการกัดกร่อนที่ใช้ในโรงงานจะต้องเป็นการป้องกันที่ยาวนาน

วัสดุและการป้องกันการกัดกร่อน

เกรดเหล็ก

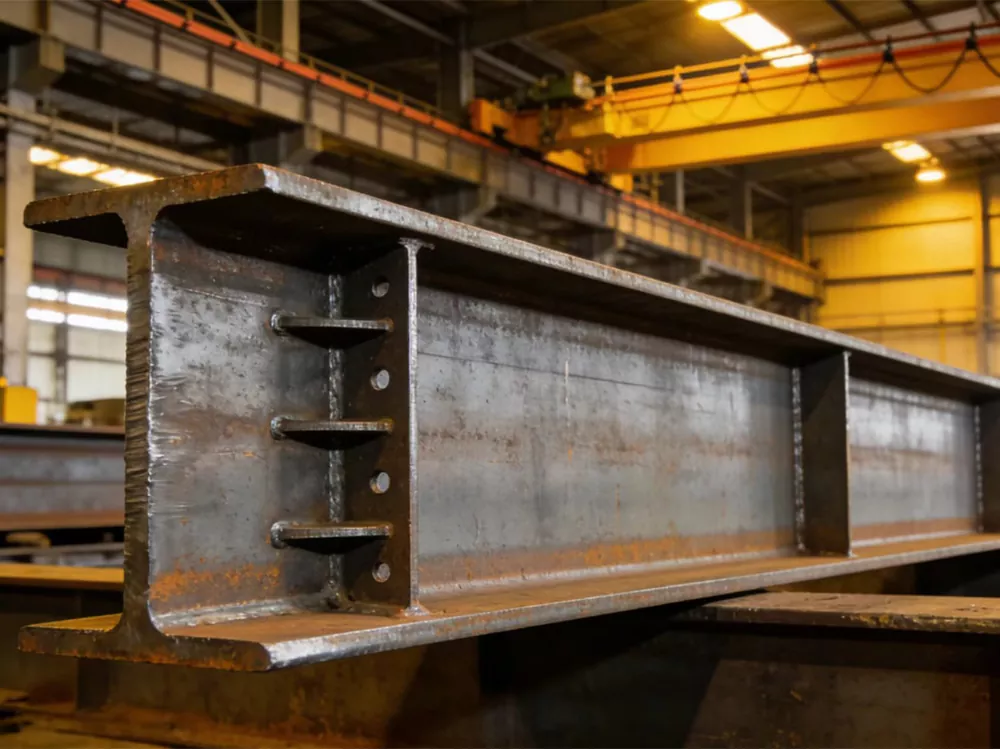

แท่นสำหรับกังหันลมลอยน้ำนอกชายฝั่งผลิตจากเหล็กโครงสร้าง Q355B/Q355D, S355 หรือเหล็กโครงสร้างเกรดมารีนเทียบเท่า ซึ่งมีคุณสมบัติรับแรงกระแทกที่ได้รับการรับรองสำหรับการให้บริการที่อุณหภูมิต่ำ ตามข้อกำหนดของโครงการ

การชุบสังกะสีแบบจุ่มร้อน

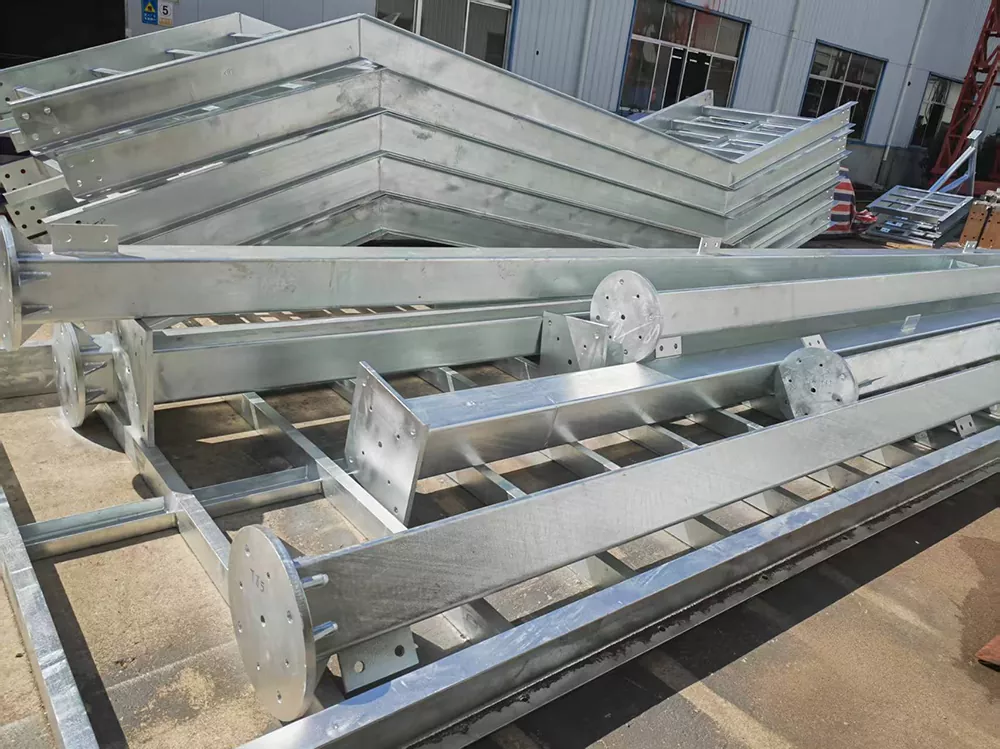

ชานชาลาและทางเดินขนาดเล็กได้รับการชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461 โดยมีความหนาของสังกะสีขั้นต่ำ 85 μm ให้การปกป้องในอากาศทางทะเลโดยไม่ต้องบำรุงรักษาเป็นเวลาหลายทศวรรษ

ระบบการเคลือบ

โครงสร้างหลักขนาดใหญ่ได้รับระบบการเคลือบทางทะเล: ไพรเมอร์ที่อุดมด้วยสังกะสี, อีพอกซีระดับกลาง และการเคลือบโพลียูรีเทนหรือโพลีไซลอกเซน พ่นด้วยสเปรย์ไร้อากาศหลังการยิงระเบิดที่ Sa 2.5

อินเตอร์เฟซการป้องกัน Cathodic

ส่วนประกอบที่เชื่อมต่อกับโครงสร้างที่จมอยู่ใต้น้ำจะมีรายละเอียดว่าเข้ากันได้กับแอโนดแบบบูชายัญและระบบกระแสประทับใจ รวมถึงแอโนดแบบเชื่อมได้ตามที่ระบุไว้

คุณภาพการผลิตและการเชื่อม

การเชื่อม

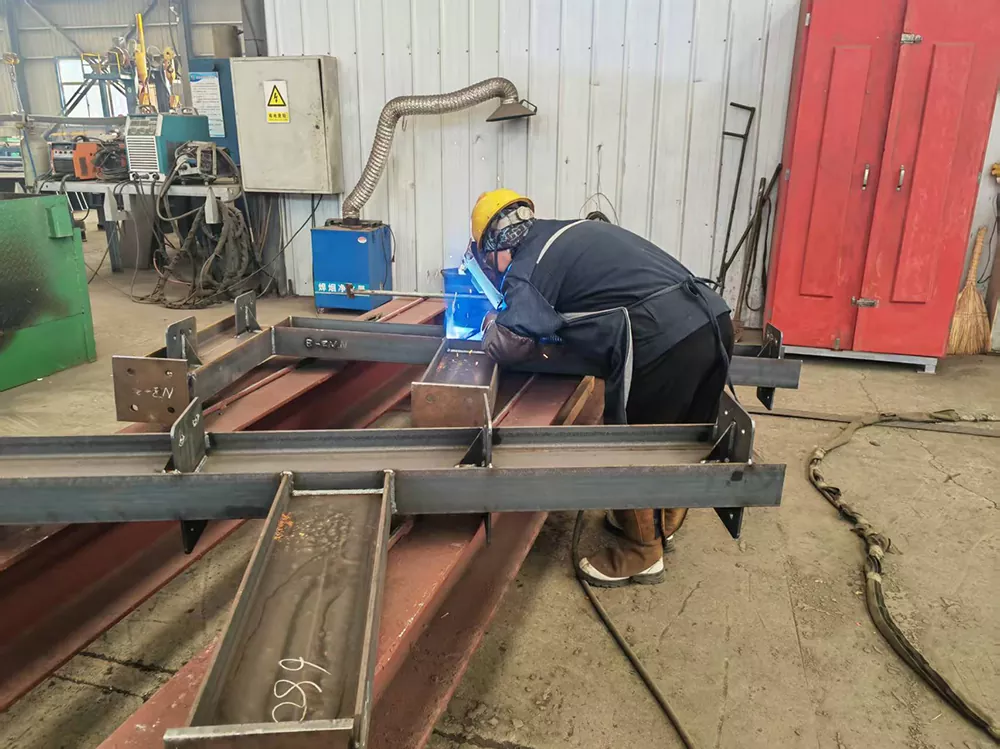

การเชื่อมทั้งหมดดำเนินการโดยช่างเชื่อมที่ได้รับการรับรองตามมาตรฐาน EN ISO 9606 หรือ AWS D1.1 โดยมีขั้นตอนการเชื่อมที่ผ่านการรับรองก่อนการผลิต

การทดสอบแบบไม่ทำลาย

รอยเชื่อมชนในชิ้นส่วนหลักได้รับการตรวจสอบด้วยคลื่นเสียงความถี่สูงหรือด้วยภาพรังสี 100% รอยเชื่อมฟิเลมีการตรวจสอบอนุภาคแม่เหล็กตามเกณฑ์การสุ่มตัวอย่างที่ได้ตกลงกับลูกค้า

การควบคุมมิติ

จิ๊กสำหรับการผลิตและฟิกซ์เจอร์ตรวจสอบถือขนาดที่สำคัญ เช่น ระยะห่างระหว่างกลุ่มโบลต์และความเรียบของหน้าแปลนภายในพิกัดความเผื่อที่แคบ ดังนั้นการประกอบนอกชายฝั่งจึงทำงานร่วมกันได้โดยไม่ต้องมีการปรับปรุงภาคสนาม

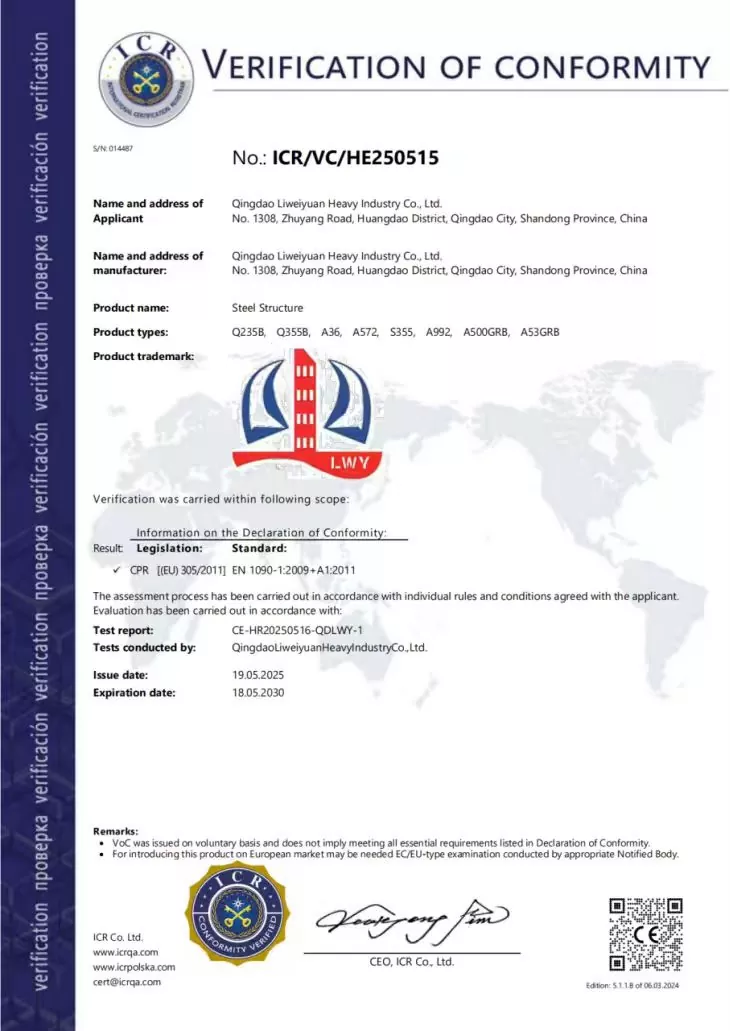

การรับรองและมาตรฐานคุณภาพ

การใช้งาน

LWY Steel Structure ประดิษฐ์แพลตฟอร์มสำหรับกังหันลมลอยน้ำนอกชายฝั่งและส่วนประกอบที่เกี่ยวข้องสำหรับ:

1. บริการกังหันและดาดฟ้าบำรุงรักษา

2. การเปลี่ยนชานชาลาระหว่างหอคอยและตัวเรือลอยน้ำ

3. ทางเข้า ทางเดิน ลานจอด และชุดราวกั้น

4. โครงรองรับอุปกรณ์สำหรับระบบจอดเรือและระบบควบคุม

5. โครงสร้างรองรับฐาน Helideck และเครน (ตามคำขอ)

คำถามที่พบบ่อย

คำถามที่ 1: คุณใช้เกรดเหล็กใดสำหรับแพลตฟอร์มสำหรับกังหันลมลอยน้ำนอกชายฝั่ง

A1: เทียบเท่า Q355B/Q355D, S355 หรือ A572 พร้อมคุณสมบัติการกระแทกที่อุณหภูมิต่ำที่ผ่านการรับรอง โดยเลือกตามพื้นฐานการออกแบบโครงการ มีใบรับรองวัสดุสำหรับทุกแผ่นและทุกส่วน

คำถามที่ 2: การป้องกันการกัดกร่อนมีการใช้งานอย่างไร?

A2: พื้นผิวถูกยิงด้วยการระเบิดที่ Sa 2.5 จากนั้นเคลือบด้วยระบบทางทะเลของไพรเมอร์ที่อุดมด้วยสังกะสี อีพ็อกซี่ขั้นกลาง และเคลือบโพลียูรีเทน หรือจุ่มสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461 สำหรับส่วนประกอบขนาดเล็ก โดยทั่วไปความหนารวมของระบบจะเกิน 240 μm

คำถามที่ 3: คุณสามารถปฏิบัติตามข้อกำหนดของสังคมชนชั้นได้หรือไม่?

A3: ระบบการผลิตและการควบคุมคุณภาพของเราสอดคล้องกับแนวปฏิบัติของ DNV, ABS และ CCS และเราทำงานตามข้อกำหนดการเชื่อมและ NDT ที่โครงการของคุณระบุ เรายินดีรับแบบสำรวจจากบุคคลที่สามในทุกขั้นตอน

คำถามที่ 4: ความสามารถในการจัดส่งของคุณสำหรับส่วนประกอบนอกชายฝั่งเป็นเท่าใด

A4: แท่นสำหรับกังหันลมนอกชายฝั่งแบบลอยตัวผลิตขึ้นในโรงงานชิงเต่าของเรา ซึ่งมีกำลังการผลิตส่วนประกอบเหล็กมากกว่า 20,000 ตันต่อปี และอยู่ห่างจากท่าเรือชิงเต่า 36 กม. สินค้าจำนวนมากนอกชายฝั่งจึงสามารถจัดส่งทางทะเลได้อย่างมีประสิทธิภาพ

Q5: คุณให้การสนับสนุนการติดตั้งหรือไม่?

A5: เราจัดทำแบบร่างการประกอบ แผนการยก และแผนที่การเชื่อม และวิศวกรของเราสนับสนุนการประกอบนอกชายฝั่งโดยคำแนะนำจากระยะไกลหรือการควบคุมดูแลนอกสถานที่ตามความจำเป็น
